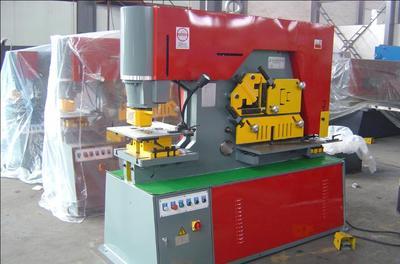

液压冲剪机
|
采用液压传动,是目前国内联合冲剪机最新产品,同时可提供双联动多功能联合冲剪机,能对板材、方钢、圆钢、角钢、槽钢、工字钢进行剪切、冲孔、模剪,并配备剪切挡料装置
◆技术参数:
型号 |
Q35Y-12H |
Q35Y-15H |
Q35Y-16H |
Q35Y-20H |
Q35Y-25H |
Q35Y-30H |
Q35Y-40H |
冲压力(吨) |
45 |
55 |
60 |
90 |
110 |
140 |
200 |
可剪最大板厚(毫米) |
12 |
15 |
16 |
20 |
25 |
30 |
40 |
板料强度(牛顿/毫米2) |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
剪切角 |
7° |
7° |
7° |
8° |
8° |
8° |
8° |
一次行程剪板尺寸(厚*宽)(毫米) |
12*250 |
15*300 |
16*250 8*400 |
20*330 10*480 |
25*330 16*600 |
30*355 20*600 |
35*400 25*700 |
滑块行程 |
60 |
60 |
80 |
80 |
80 |
80 |
100 |
行程次数(次/分) |
8 |
8 |
8 |
8 |
6 |
6 |
8-25 |
喉口深度(毫米) |
200 |
200 |
300 |
355 |
400 |
600 |
600 |
冲孔厚度(毫米) |
12 |
15 |
16 |
20 |
25 |
26 |
35 |
最大冲孔直径(毫米) |
22 |
24 |
25 |
30 |
35 |
38 |
41 |
主电机功率(千瓦) |
3 |
4 |
4 |
5.5 |
7.5 |
11 |
15 |
外形尺寸(长*宽*高)毫米 |
1200*520*1500 |
1320*590*1620 |
1640*730*1770 |
1860*800*1900 |
2355*960*2090 |
2680*1040*2300 |
2850*1300*2400 |
机器重量(公斤) |
1000 |
1400 |
1600 |
2500 |
4500 |
6800 |
9500 |
型钢种类 |
圆钢 |
方钢 |
等边角钢 |
T型钢 |
工形钢 |
槽钢 |
90°剪切 |
45°剪切 |
90°剪切 |
45°剪切 |
断 面 |
![](http://www.jjyhjc.com/pro/35y01.jpg) |
![](http://www.jjyhjc.com/pro/35y02.jpg) |
|
|
|
|
Q35Y-12H |
30 |
30*30 |
100*100*10 |
70*70*6 |
100*100*10 |
40*40*5 |
80*45*5 |
80*45*5 |
Q35Y-15H |
40 |
35*35 |
120*120*12 |
60*60*6 |
120*120*12 |
50*50*5 |
100*50*5 |
100*50*5 |
Q35Y-16H |
45 |
40*40 |
125*125*12 |
50*50*5 |
125*125*12 |
60*60*8 |
126*74*5 |
126*53*5.5 |
Q35Y-20H |
50 |
50*50 |
140*140*12 |
50*50*5 |
140*140*12 |
70*70*10 |
160*86*6 |
160*60*6.5 |
Q35Y-25H |
60 |
50*50 |
160*160*14 |
60*60*6 |
160*160*14 |
80*80*10 |
200*102*9 |
210*75*9 |
Q35Y-30H |
65 |
55*55 |
180*180*16 |
60*60*6 |
180*180*16 |
80*80*10 |
280*124*10.5 |
280*86*11.5 |
Q35Y-40H |
70 |
60*60 |
200*200*18 |
80*80*10 |
180*180*16 |
80*80*10 |
180*180*10.5 |
300*89*11.5 |
