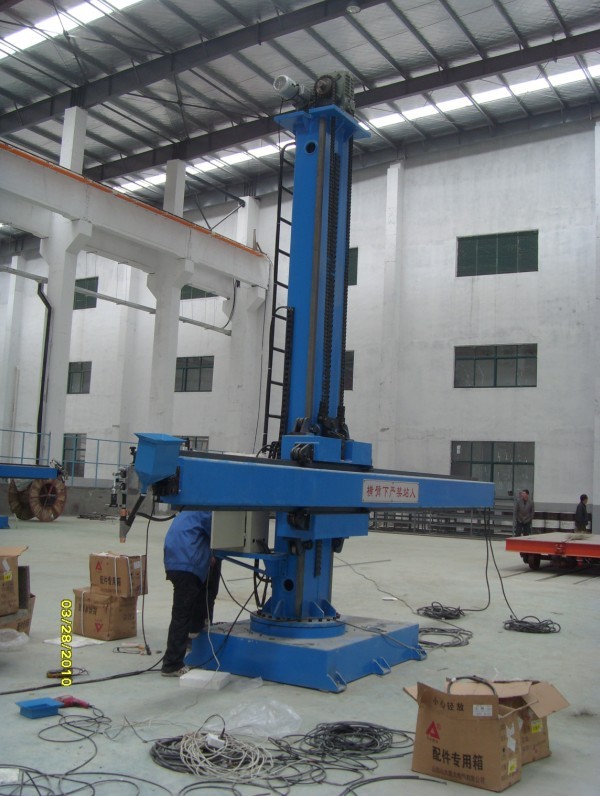

焊接操作机是与焊接滚轮架、焊接变位机等组合,对构件的内外环缝、角焊缝、内外纵缝进行自动焊接的专用设备,有固定式、回转式、全外置等多种结构形式。可根据用户的需求选择结构并配套各种焊接以及增加跟踪、摆动、监控、焊剂回收输送等辅助功能。用于压力容器、制冷设备、电厂建设、冶金建设、工程机械、船舶机械、扎辊堆焊、石化建设等众多行业。
性能特点:
1、 立柱横梁采用钢板型材结构,平面导轨设计,具有良好的刚性,结构下挠度低。
2、 横梁升降采用交流电机恒速运转方式,升降平稳均匀。
3、 衡量伸缩采用交流变频无极调速,恒转矩输出,速度平稳,导轨为45号刚,焊后去应力处理,经刨成型,强度高,稳定性好,能保证长时间不变形。
4、 横梁伸缩采用齿轮齿条传动,传动精度高,运行平稳,速度数字显示并可预先设置。
5、 横梁升降、横梁伸缩、地车进退均设有电子、机械双重保护装置。
6、 采用优质回转支承,转动灵活,寿命长。
7、 采用塑料拖带布线技术,耐用、方便、美观、安全。
8、 控制站与手操器可构成远控方式,采用计算机控制技术,所有焊接参数数字显示并可预先设置,操作灵活方便,控制站留有联动接口可与本公司其他产品实现联动。
主要技术参数Main technicai parameters |
规格型号Model |
CZ2*2 |
CZ3*3 |
CZ4*4 |
CZ5*5 |
CZ6*6 |
CZ8*8 |
CZ10*10 |
横梁升降有效行程(mm)Boom effective lifting range |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
横梁伸缩有效行程(mm) Boom effective extending range |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
导轨形式(mm)Guide form |
V型轨 Vtype rail 矩形轨Rectangular rail |
横梁最大高度(mm)Boom max.height |
2210 |
3360 |
4365 |
5415 |
6460 |
8720 |
1075 |
横梁最小高度(mm)Boom min.height 2880 4395 5455 6725 7825 10585 12700 |
210 |
360 |
365 |
415 |
460 |
720 |
750 |
设备总高度(mm)Total height |
2880 |
4395 |
5455 |
6725 |
7825 |
10585 |
12700 |
带回转时高度(mm)Total height with rotary device |
2955 |
4480 |
5550 |
6820 |
7920 |
10680 |
12830 |
带台车时高度(mm)Total height with trolley |
3200 |
4790 |
5860 |
7135 |
8235 |
11095 |
13340 |
升降速度(mm/min)Lifting speed |
1000 |
伸缩速度(mm/min)Extending speed |
120-1200 |
100-1000 |
台车行走速度(mm/min) Trolley moving speed |
2000 |
800 |
内档轨距(mm)Guide rail inner gauge |
1000 |
1500 |
1750 |
2000 |
2000 |
2230 |
2500 |
立柱回转Cloumnrotation
|
角度(。)degree
|
±180° |
速度(r/min)speed |
0.5 |
0.5 |
0.14 |
0.14 |
0.14 |
0.14 |
0.14 | 手操器置于手中,可以方便的进行焊接操作机、焊接中心及其他机构的远程操作,并对焊接过程进行实时控制。 |
